Navisworks套件管理

重要

您必須在專案或區域的角色為 衝突檢測者，才能執行以下操作

安裝並開啟碰撞套件

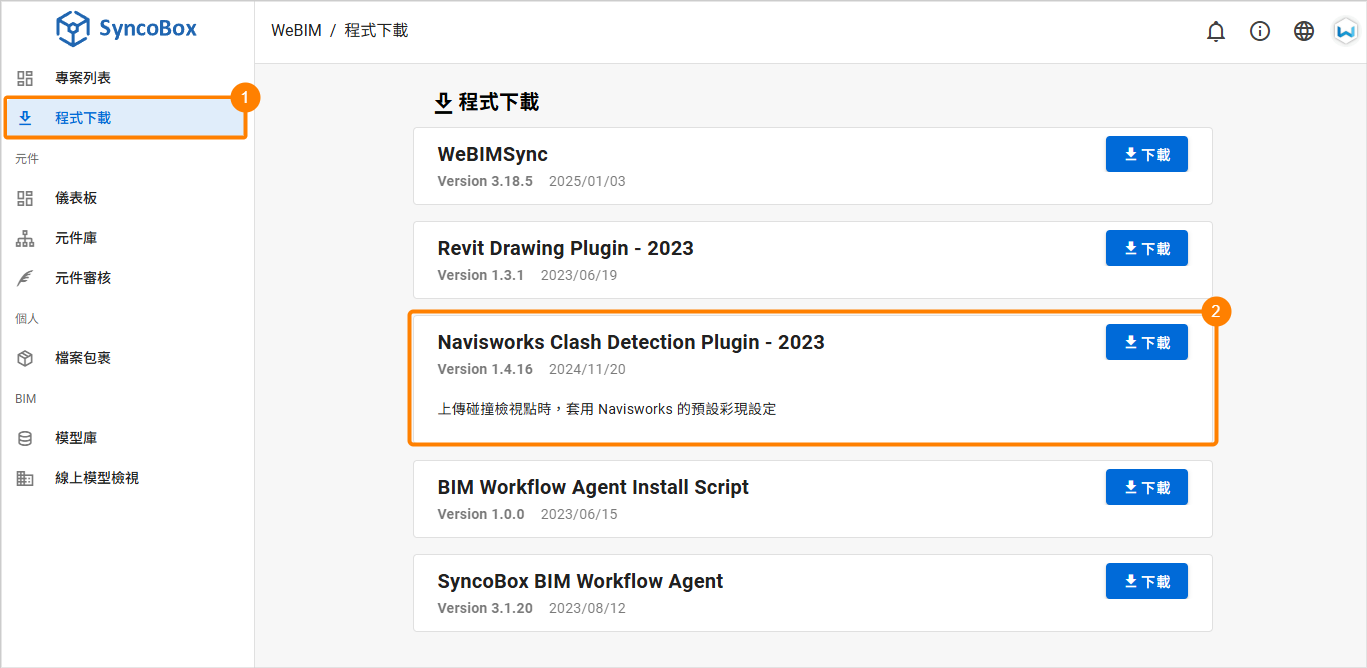

• 登入 SyncoBox 系統網頁，點擊側邊欄的 1「 程式下載」。

• 進入程式下載頁面後，點選 2 Navisworks 碰撞套件「Navisworks Clash Detection Plugin」進行下載。



• 完成下載後，開啟 Navisworks。

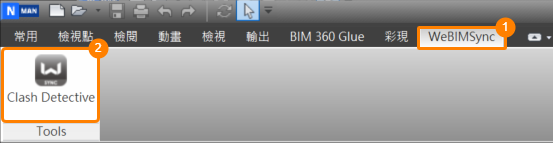

• 點選標題列的「WeBIMSync」後，點擊「Open Plugin」開啟套件。



伺服器設定

衝突檢測者

• 點擊「change」輸入伺服器路徑 「check」



• 完成後出現伺服器名稱

• 點選「Ok」進入套件頁面



開啟專案

衝突檢測者

• 輸入帳號密碼



• 選擇專案選擇區域等待模型載入

  TIP

  若點選專案時出現「無法解析外部參考」，原因為模型集內容有更新，請點選「全部忽略」即可。

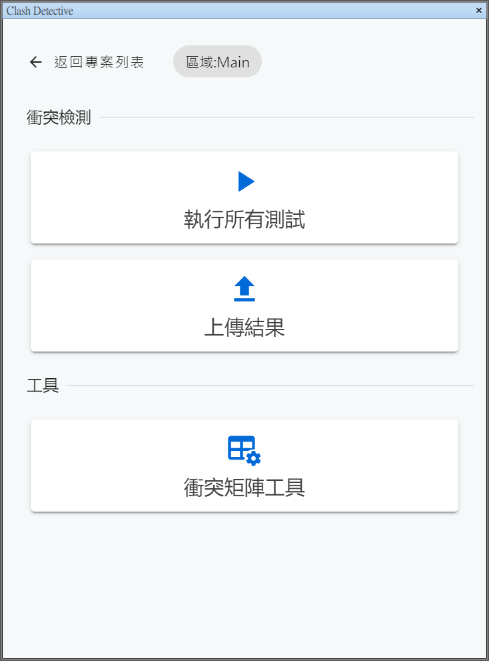

碰撞套件畫面

衝突檢測者

碰撞條件設定

衝突檢測者

請參閱Autodesk Navisworks Clash Detective 用戶手冊 (opens new window)。

執行碰撞

衝突檢測者

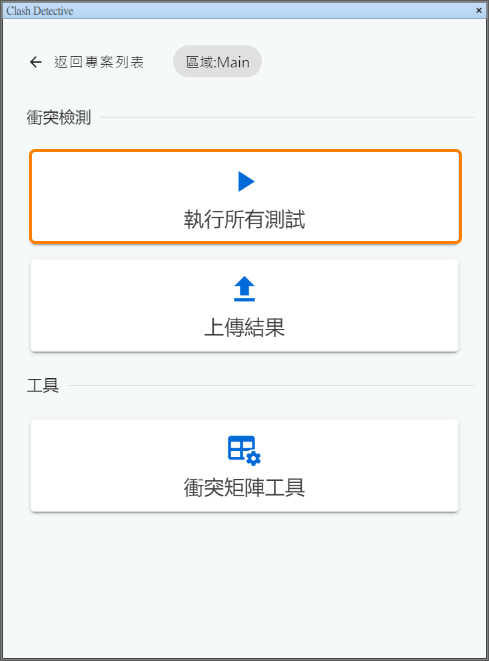

• 點擊「更新所有碰撞」按鈕執行所有碰撞。



回傳衝突資料

衝突檢測者

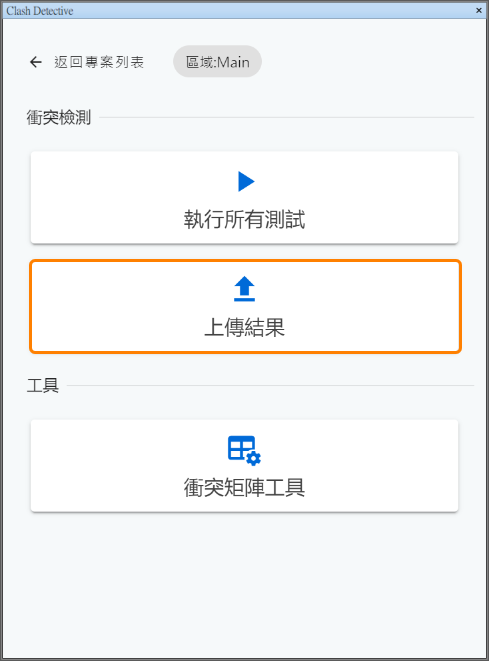

• 點擊「上傳衝突結果」，將衝突資料回傳至網頁系統。



• 可勾選「上傳所有衝突圖片」一併上傳衝突點位的截圖，也可不勾選節省上傳時間。



TIP

• 若勾選「上傳所有衝突圖片」，會花較多的時間產生衝突截圖，在產生圖片時請勿關閉 Navisworks 視窗。

• 若沒有勾選「上傳所有衝突圖片」，可至 WeBIMSync 管理平台中瀏覽衝突資料，並將圖片上傳。

衝突矩陣工具

衝突檢測者

在需要設定許多特定碰撞條件的情況，或是需要以矩陣的邏輯建立衝突檢測，可以使用「衝突矩陣工具」快速建立碰撞條件

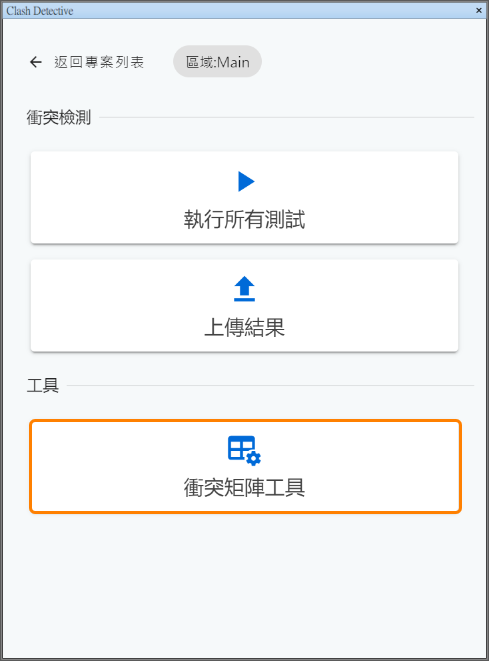

• 點擊「衝突矩陣工具」開啟設定畫面

1. 矩陣是否要包含模型
2. 匯入/匯出設定檔
3. 矩陣內容選擇
4. 碰撞條件設定

TIP

Navisworks 建立模型選擇集與搜索集的流程與說明，建議參閱 Autodesk Navisworks 用戶手冊 (opens new window)。

• 點擊「建立衝突測試」
• 完成碰撞條件建立

• 點擊「匯入匯出」按鈕，可將衝突矩陣設定保存為設定檔，或將設定檔匯入使用

重要

匯入設定檔時，若找不到對應名稱的選擇集或模型，系統會自動忽略該選項

• 匯出設定

  將當前選擇的項目儲存為設定檔(.json)，供使用者重複使用設定資訊

• 匯入設定

  匯入既有的設定檔(.json)，可快速設定矩陣內容

  TIP

  當設定檔找不到對應的模型與選擇集時，系統會出現錯誤提示，並將設定檔中缺少的項目呈現為紅色(如下圖)
