圖說

若未完成專案平面圖上傳，則無法使用本功能。請參閱平面圖上傳與版次更新章節說明。

圖模套疊

操作步驟

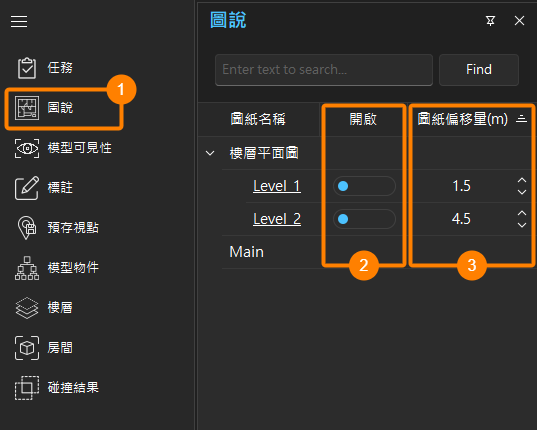

• 在左側功能模組列，點擊 1「 圖說」按鈕開啟圖說面板。

• 在圖說列表中，點擊圖紙名稱旁的 2 開關元件，可於模型視圖區開啟該圖紙，系統將自動切剖至該高程位置，同時將圖面與模型進行套疊。

介面功能介紹

2 開啟：自動切剖至該樓層，圖面與模型套疊。

3 圖紙偏移量：即圖紙高程，可調整圖面與模型的切剖高程。

4 ：可開關圖面亮顯功能。

圖說快速定位

在圖說列表中，點擊圖紙名稱，將跳出平面圖瀏覽器，進而提供圖說快速定位等功能。

介面功能介紹

平面圖瀏覽器顯示 1 平面圖閱覽區與 2 工具列，以下為各功能說明：

• 平移：點擊拖曳即可調整平面圖位置

• 縮放：點擊拖曳即可縮放平面圖

• 範圍縮放：在圖面上拖曳範圍框，圖面即自動縮放至選定範圍

• 量測：可於圖面上進行量測

• 定位：點擊圖面的點位，3D 模型視圖即快速移動到對應的位置

• 自動追蹤定位：開啟自動追蹤定位功能，圖面將隨著空間高程變化而切換

• 自動關注：開啟自動關注功能，定位點將保持在中心，圖面隨著 3D 空間移動

• 視窗最上層：保持平面圖瀏覽器在所有視窗最上層
